Підключення додаткового замка до одноабонентської панелі виклику Dahua

     В цій статті ми, разом з вами, розберемо, як підключити модуль DHI-DEE1010B-S2 до викличної панелі DHI-VTO2211G-WP по RS-485.

Цей модуль, може використовуватися, як розширювач контроля доступу, основним завданням пристрою є посилення безпеки вхідних дверей чи турнікетів. Завдяки модулю, можна підключити додатковий датчик, замок, електронний зчитувач карт або кнопку виходу.

Перше, що потрібно зробити після того, як ви підключили та налаштували викличну панель, це перевірити чи є нові версії прошивки, якщо є – оновити прошивку.

Прошивку, можете знайти на сайті виробника: DHI-VTO2211G-WP  DHI-DEE1010B-S2

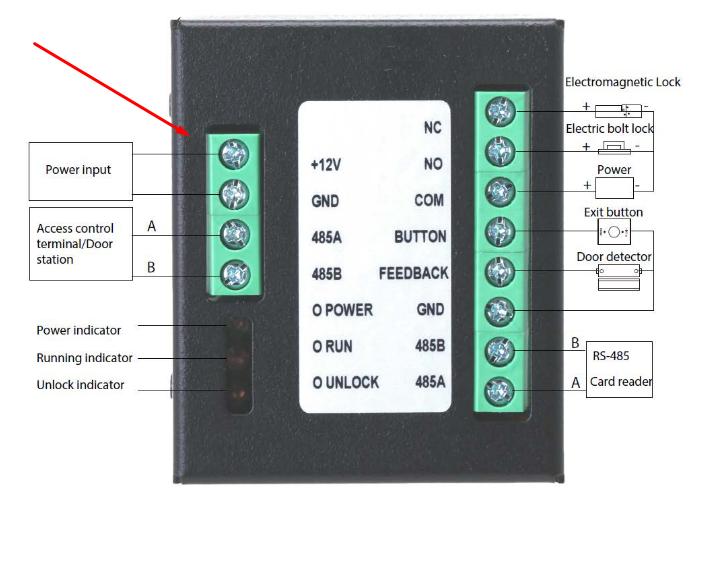

Після вище зазначених дій, потрібно підключити модуль, в роз’єми, як на фото нижче, робити це потрібно, при вимкненій викличній панелі.

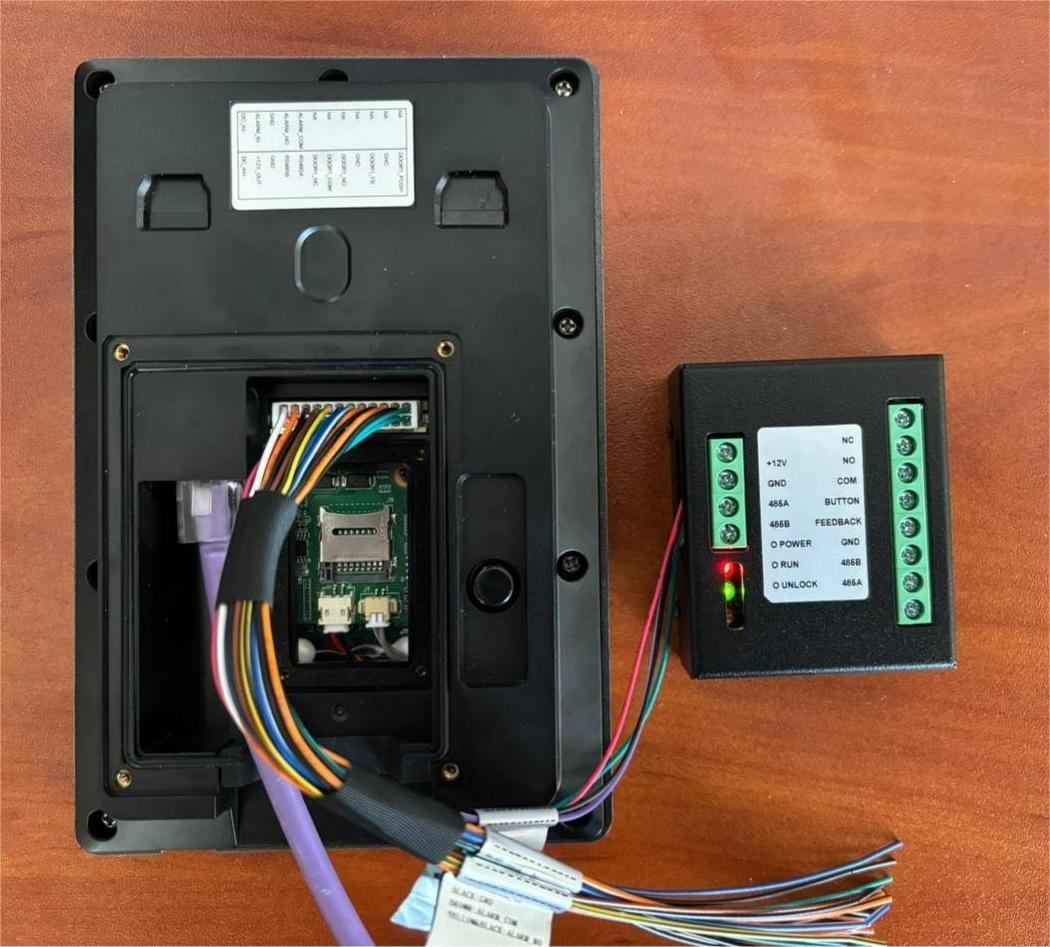

При умові що, у вас, все підключено вірно, засвітяться LED індикатори.

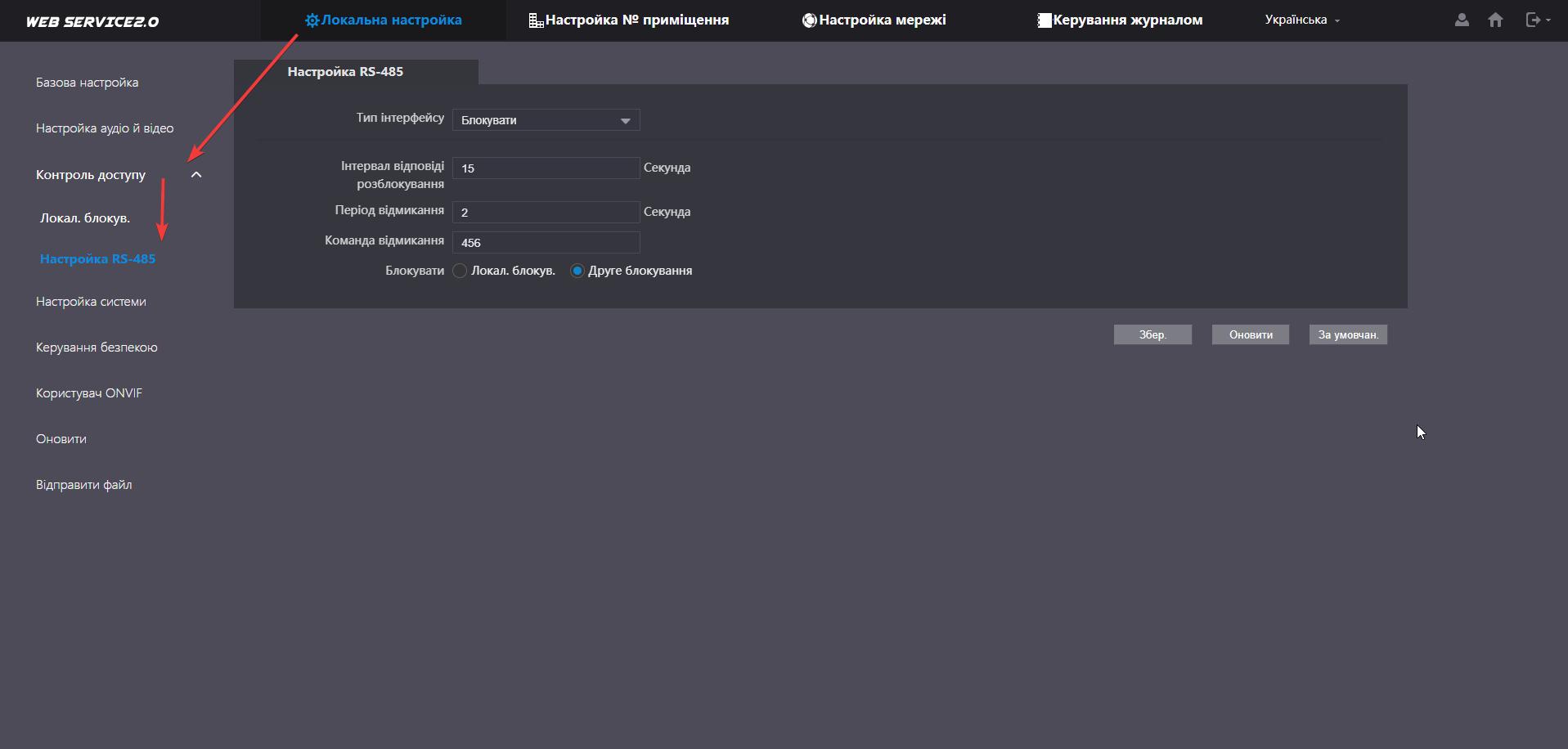

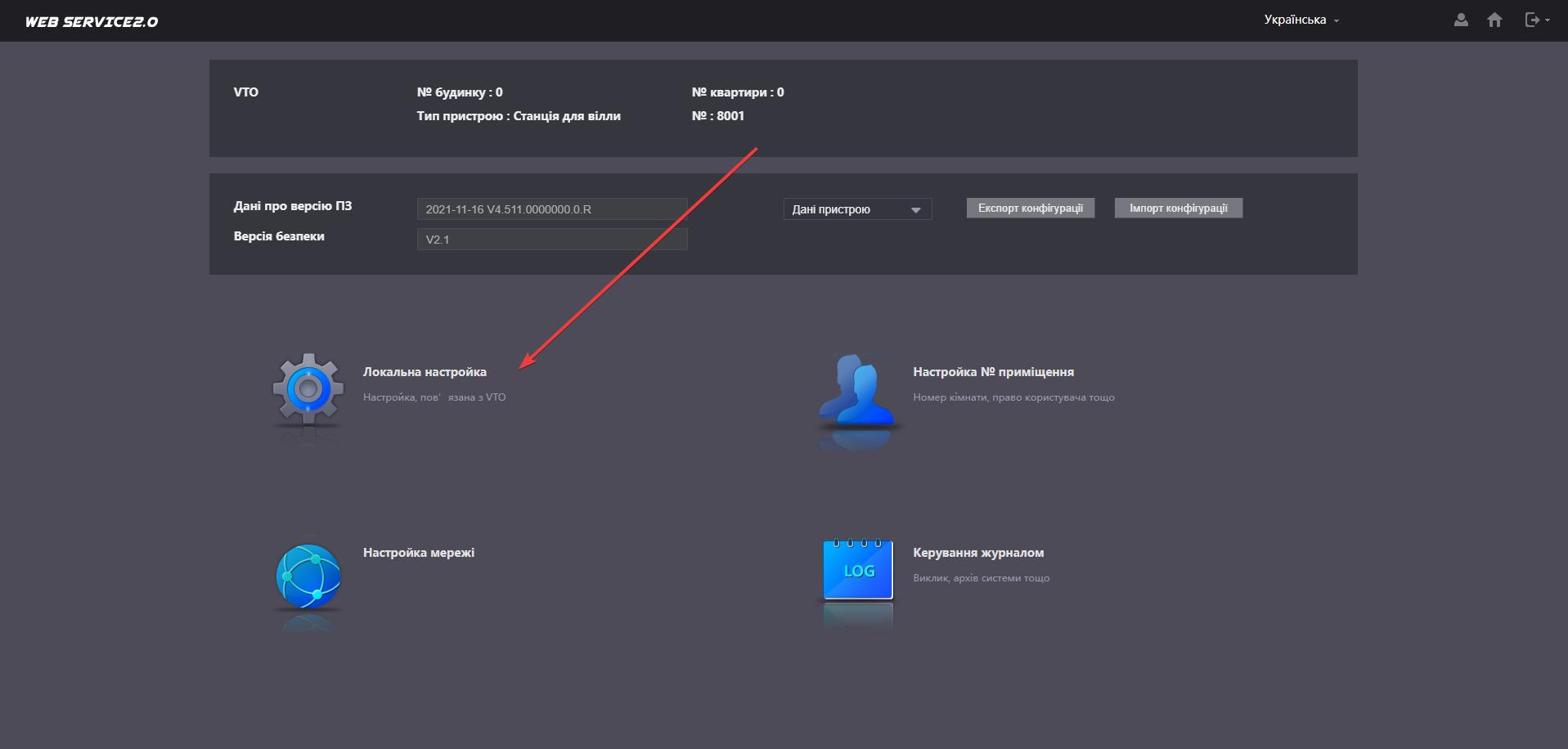

Після підключення, заходимо на веб-інтерфейс викличної панелі, та переходимо в наступні меню та перевіряємо налаштування:

Після перевірки налаштувань, не забуваємо зберігати зміни!

Наступним кроком, додаємо пристрій у мобільний застосунок DMSS, виконуємо всі рекомендації, які нам пропонує застосунок.

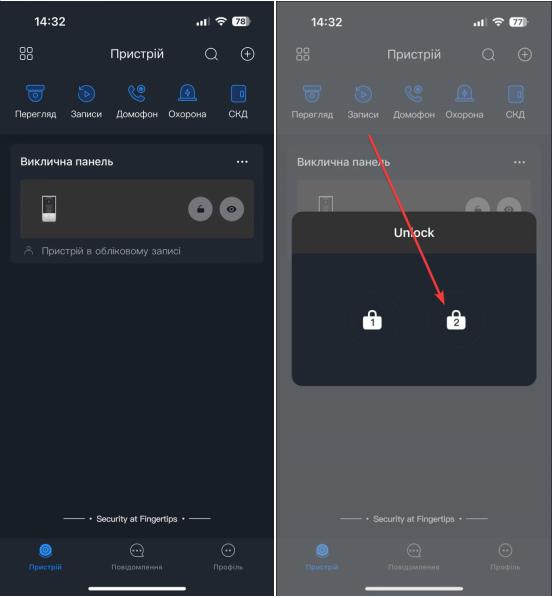

Якщо у вас, все налаштовано вірно, має з’явитись два замки, як на скріншоті вище та при відкритті другого, повинен спрацювати модуль на відкриття, про правильність підключення та налаштування, вам також повідомить LED індикатор на модулі.
