Підключення та налаштування клавіатури DS-1006KI через відеореєстратор та безпосередньо з камери

Активація пристроїв

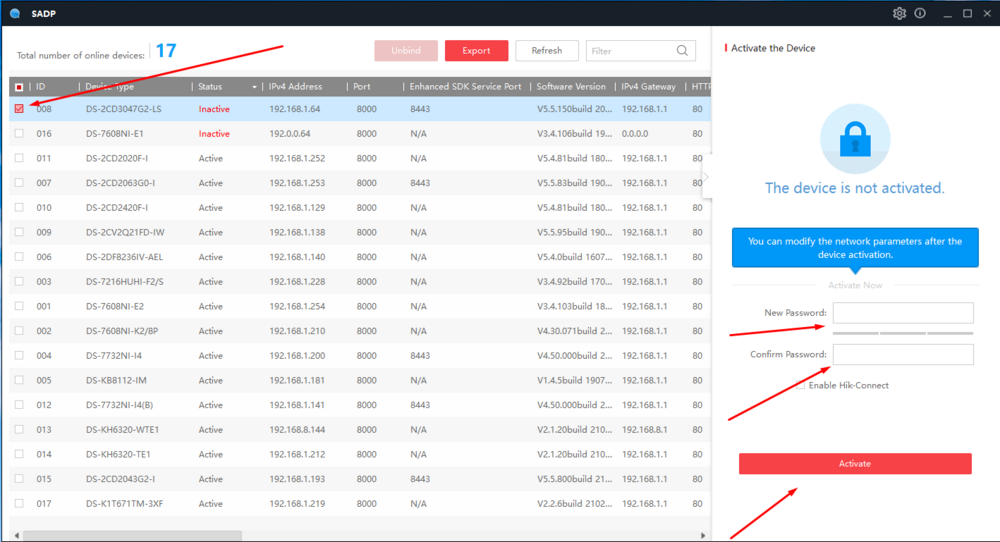

Дня початку необхідно активувати камеру та реєстратор. Для цього заходимо до інтерфейсу SADP. Вибираємо наші пристрої та вводимо паролі. Потім задаємо ip-адресу, шлюз і маску підмережі.

Налаштування керування PTZ камерою через відеореєстратор

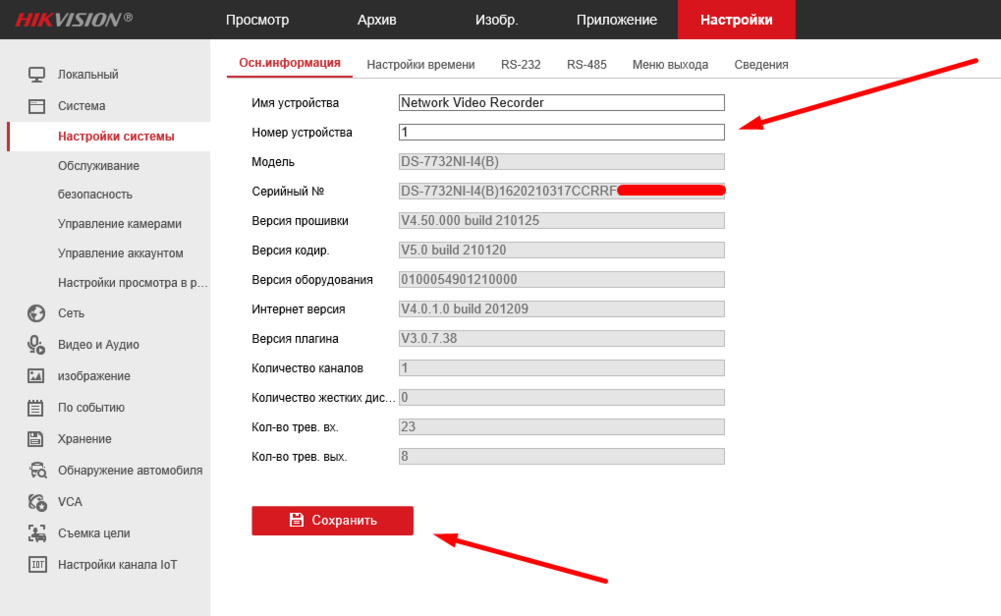

Заходимо в веб-інтерфейс відеореєстратора і вказуємо номер пристрою.

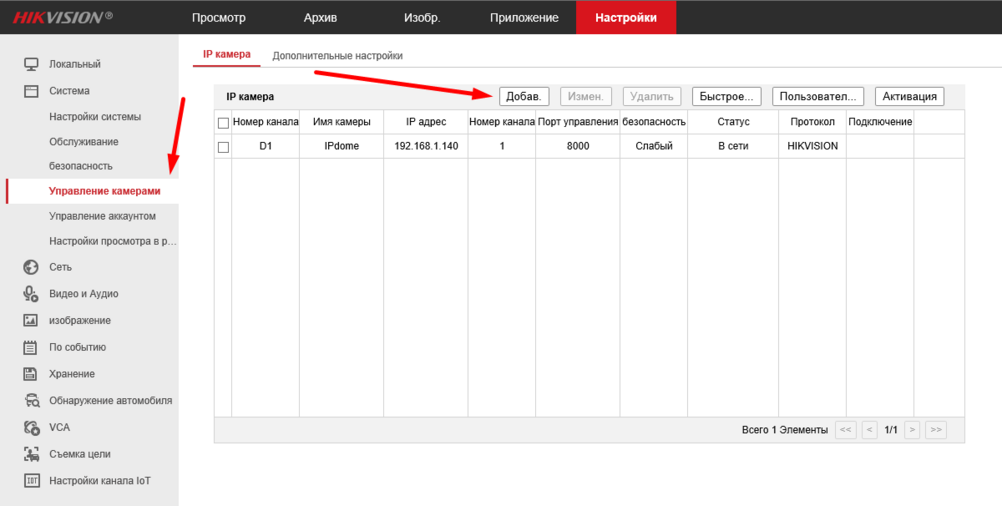

Далі потрібно додати камеру на реєстратор. Переходимо на вкладку «Керування камерами» та натискаємо «Додати».

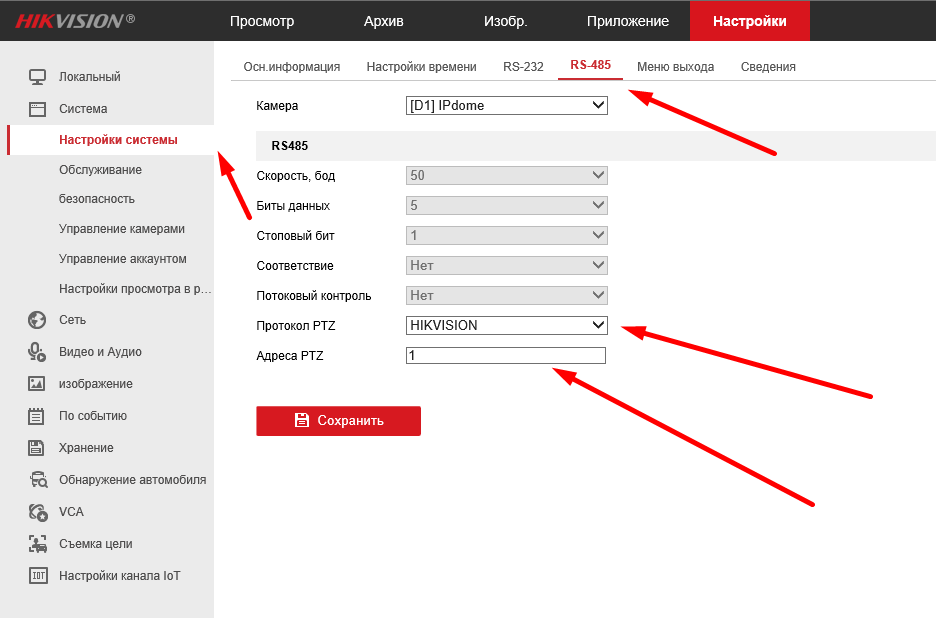

Переходимо на вкладку "Налаштування системи". Вибираємо закладку "RS-485". Вказуємо протокол та адресу PTZ.

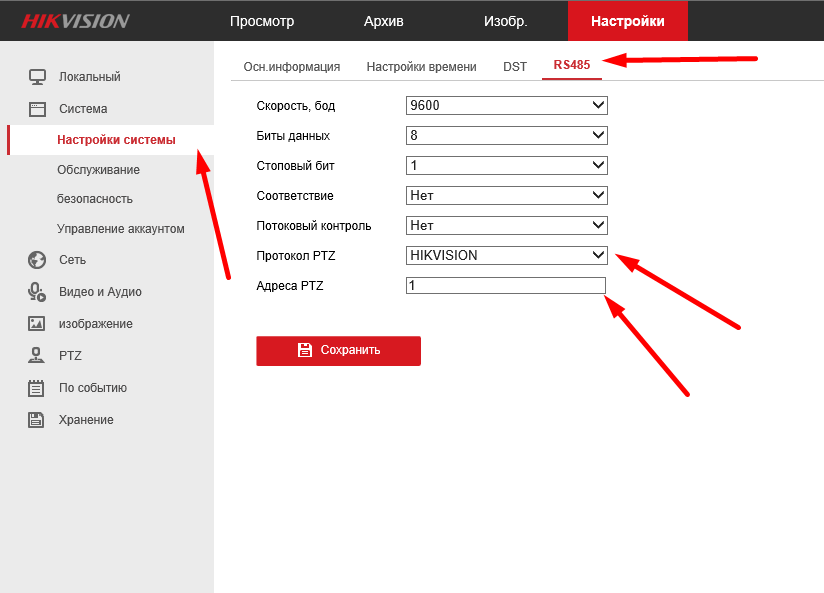

Далі необхідно налаштувати RS-485 на PTZ камери. Для цього переходимо до веб-інтерфейсу відеокамери. Заходимо на вкладку «Налаштування системи» та вибираємо закладку «RS-485». Вказуємо протокол та адресу PTZ.

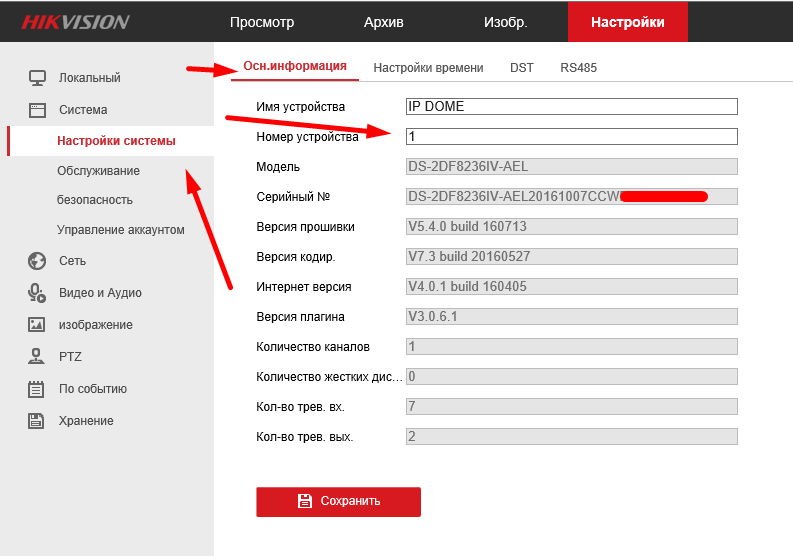

Вказуємо номер пристрою PTZ камери.

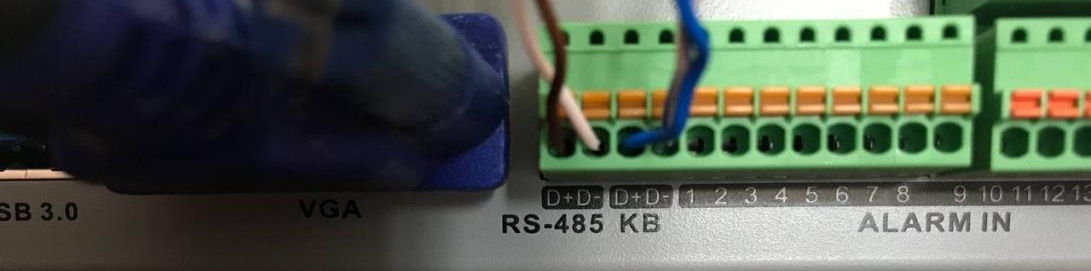

Після цього необхідно підключити нашу клавіатуру і PTZ камеру до реєстратора. Клавіатуру підключаємо на виходи "KB D+ D-", а камеру PTZ на вихід "RS-485 D+ D-".

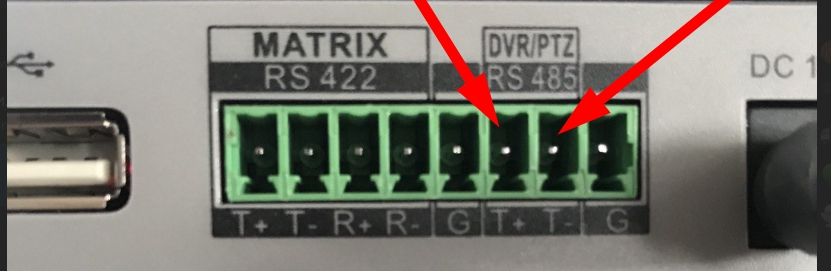

І підключаємо реєстратор до клавіатури.

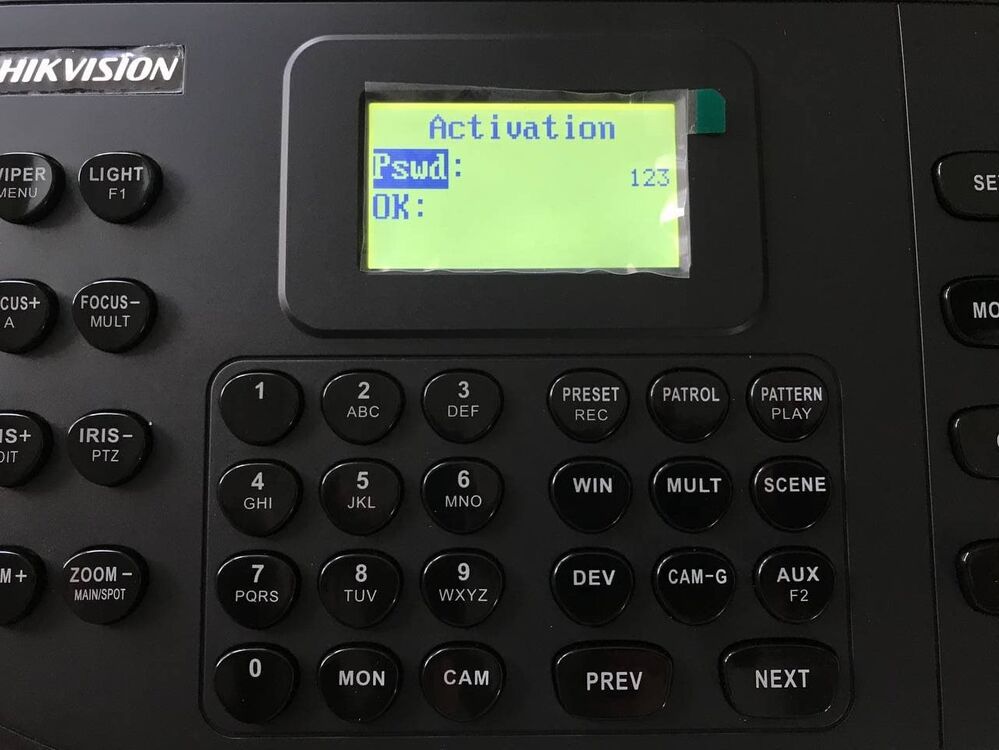

Переходимо до активації клавіатури. "Ок" - підтвердження введеного пароля.

Примітка: Уважно задавайте пароль. Якщо ви заблукаєте пароль до пристрою, процедуру скидання пароля зможе зробити лише сервіс!

Переходимо в меню System.

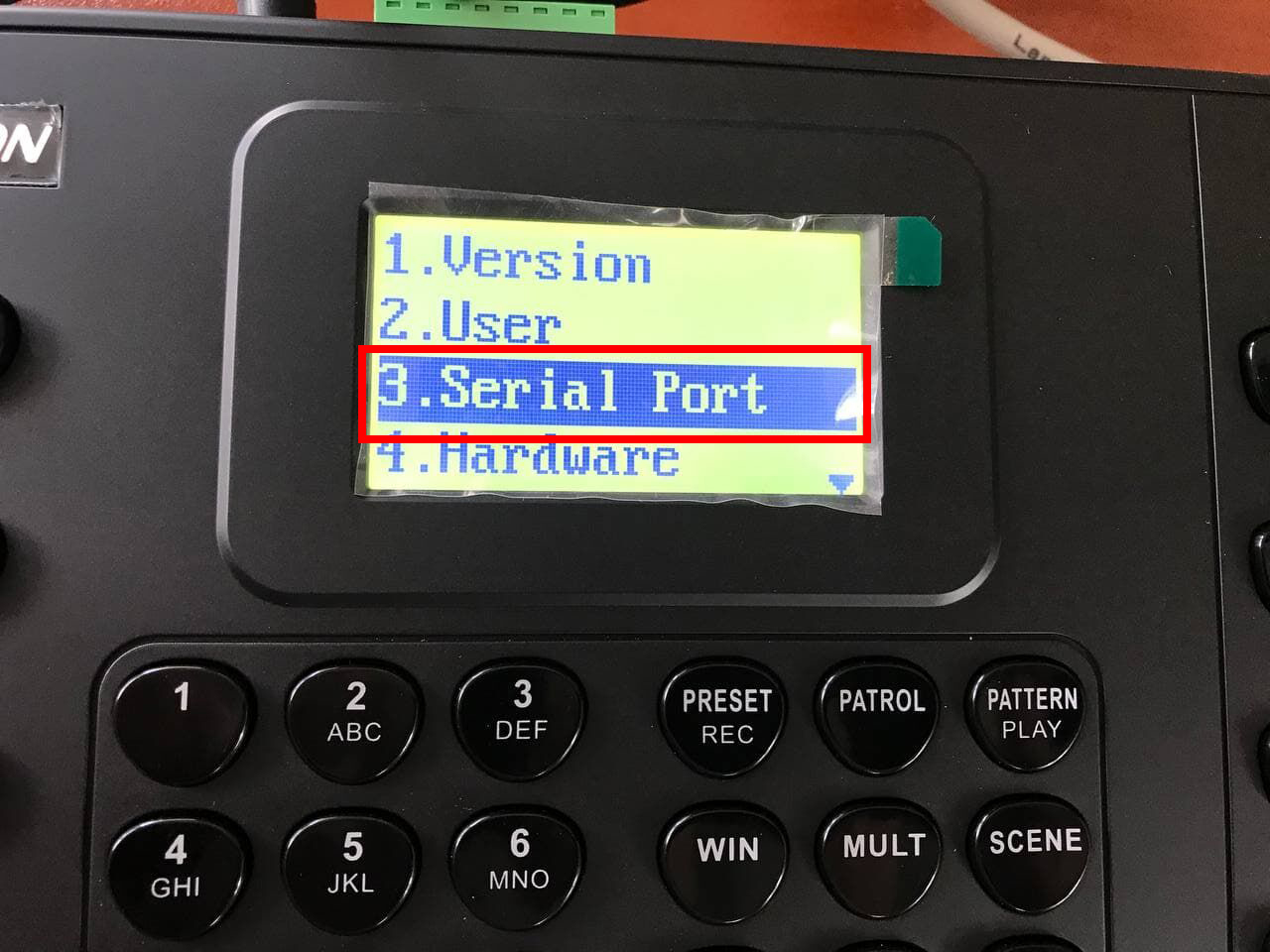

Вибираємо третій розділ - "Serial Port".

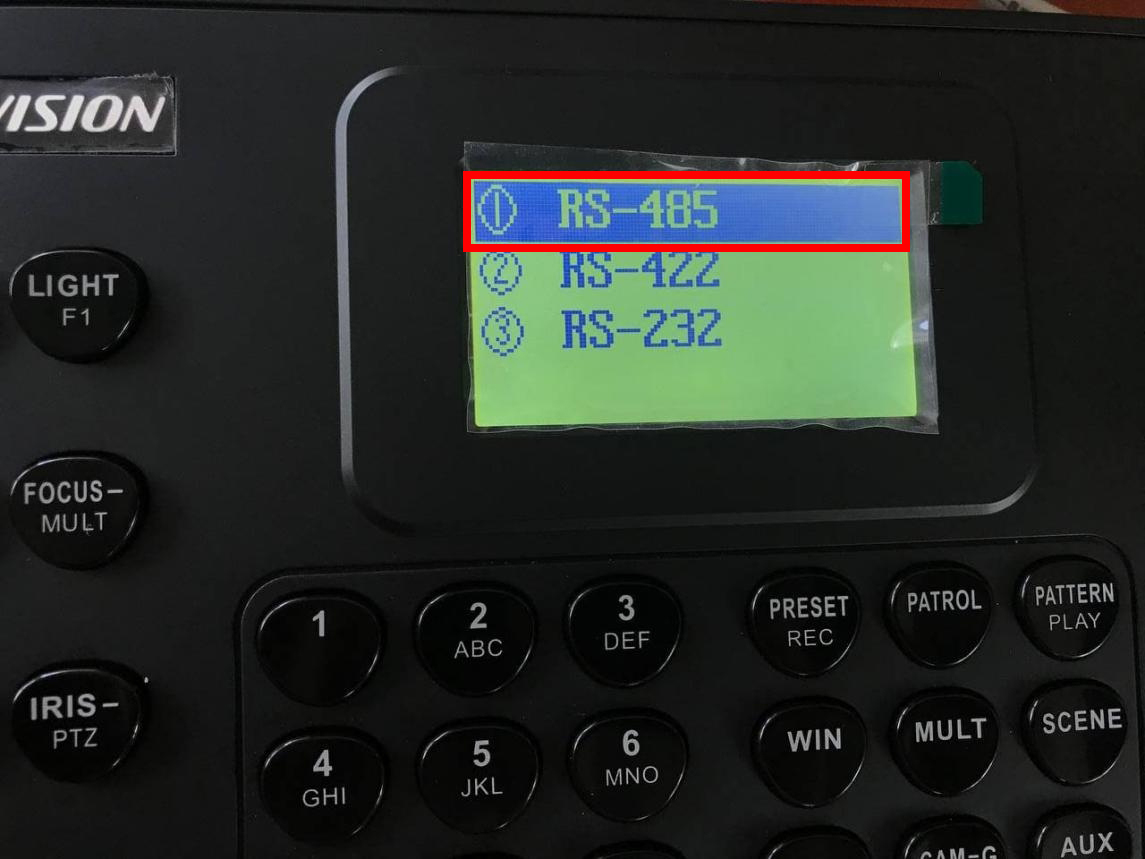

Переходимо до налаштувань «RS-485».

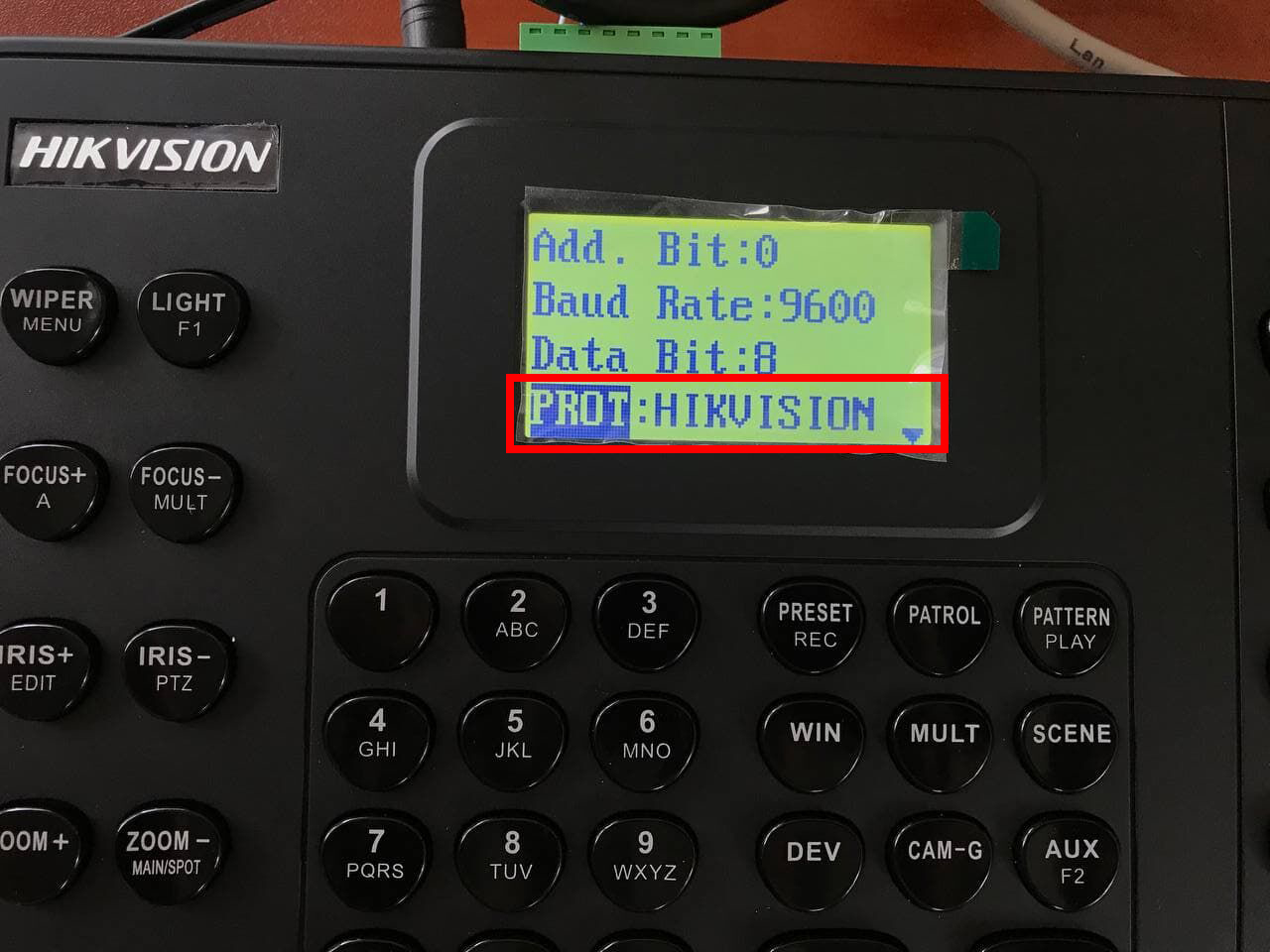

У налаштуваннях «RS-485» потрібно змінити протокол на Hikvision.

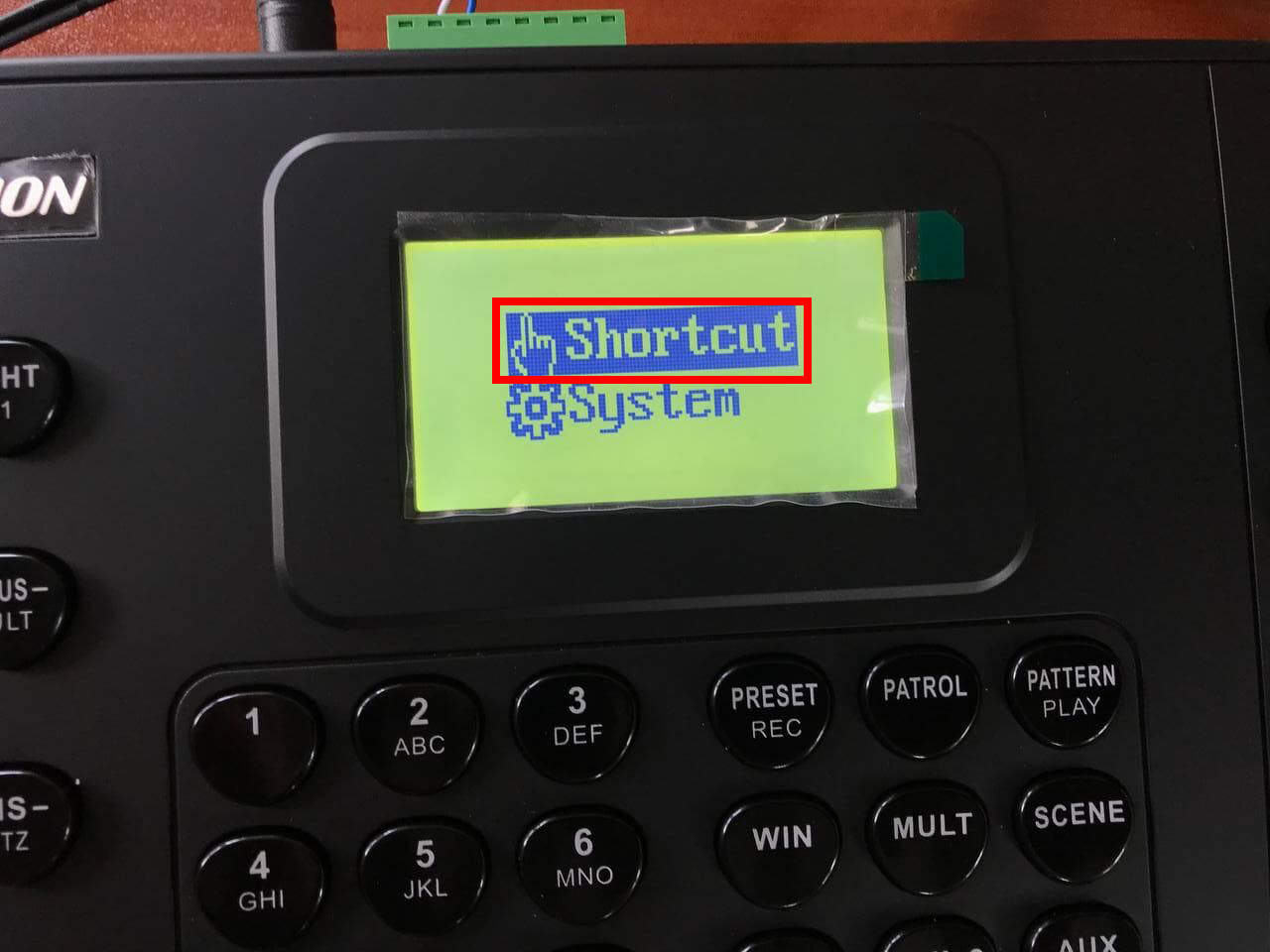

Після збереження налаштувань переходимо до головного меню. Вибираємо розділ "Shortcut".

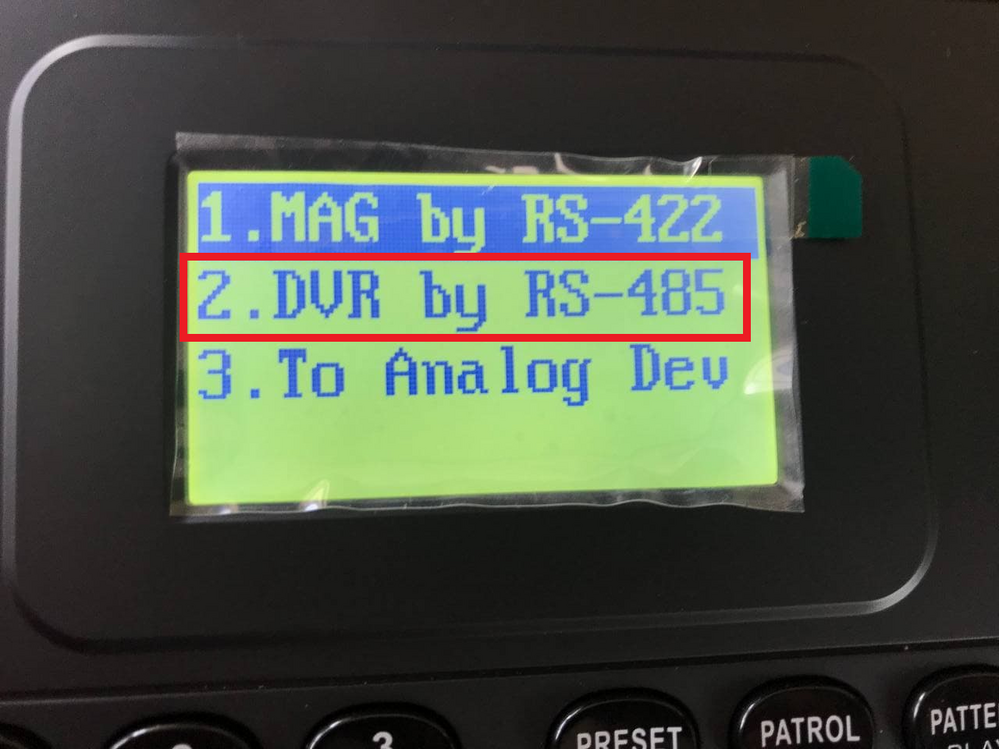

Вибираємо другий розділ – «DVD by RS-485».

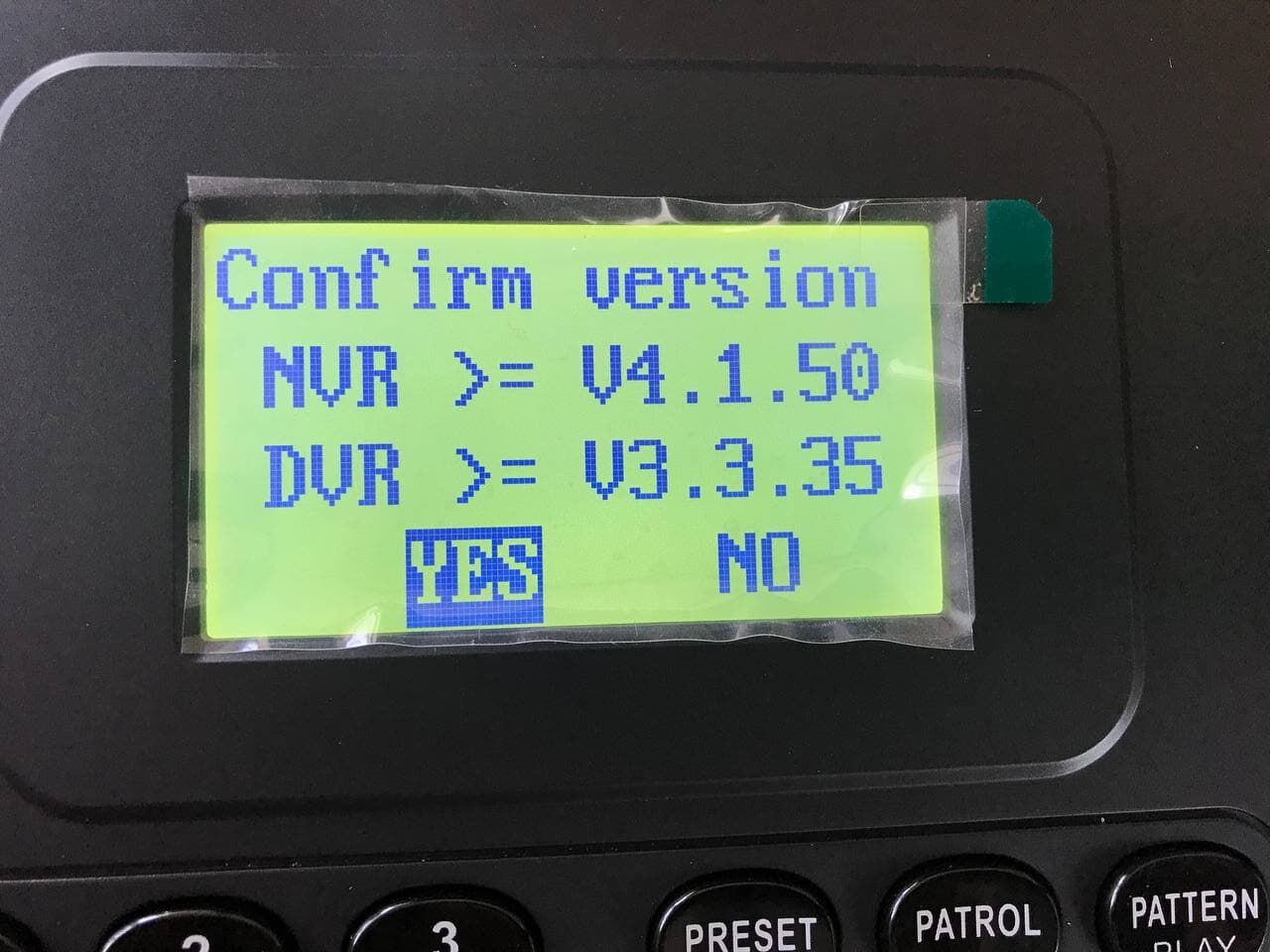

Після цього зморимо версію реєстратора. Якщо версія більше, ніж вказана на клавіатурі, натискаємо «YES». Якщо версія менша, то натискаємо «NO».

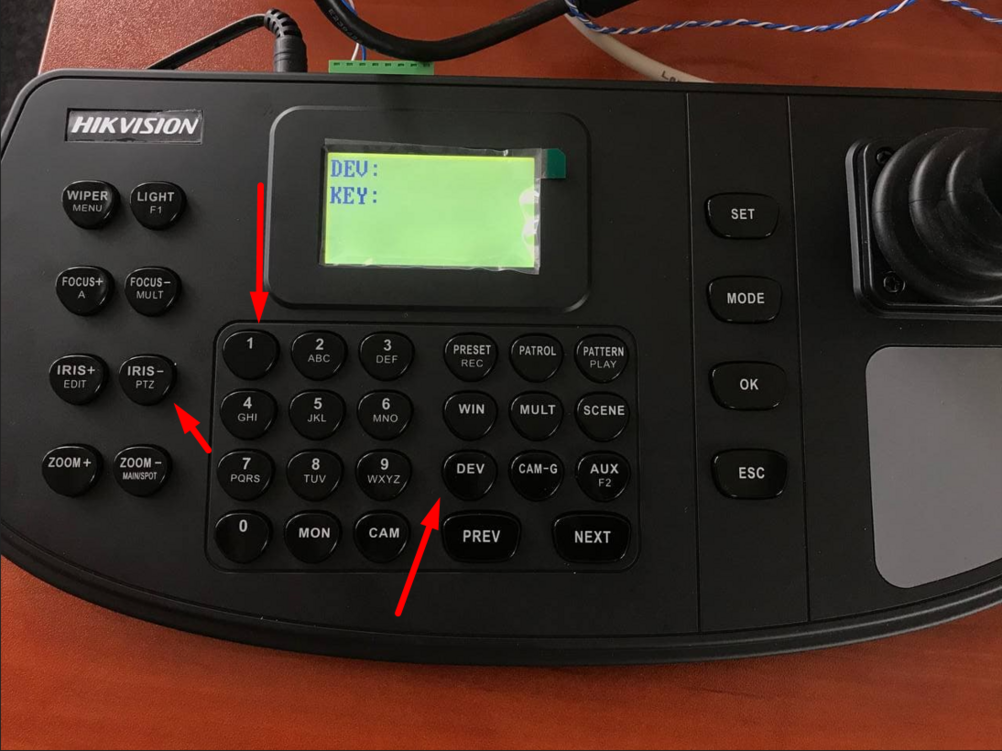

Тепер налаштування закінчено. Натискаємо "1", потім "DEV" та "IRIS-PTZ". Тепер можна керувати камерою за допомогою клавіатури.

Налаштування керування PTZ камерою безпосередньо з пульта

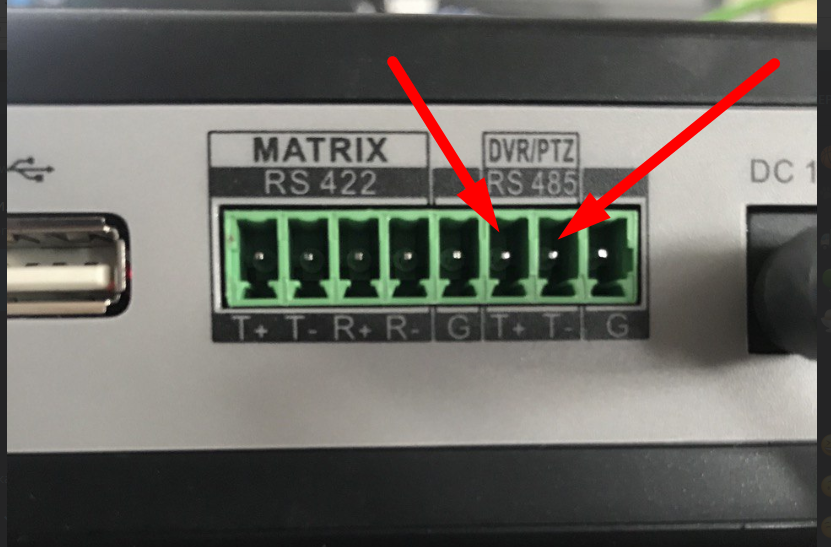

Підключаємо камеру по RS-485 до клавіатури на контакти "T+" та "T-".

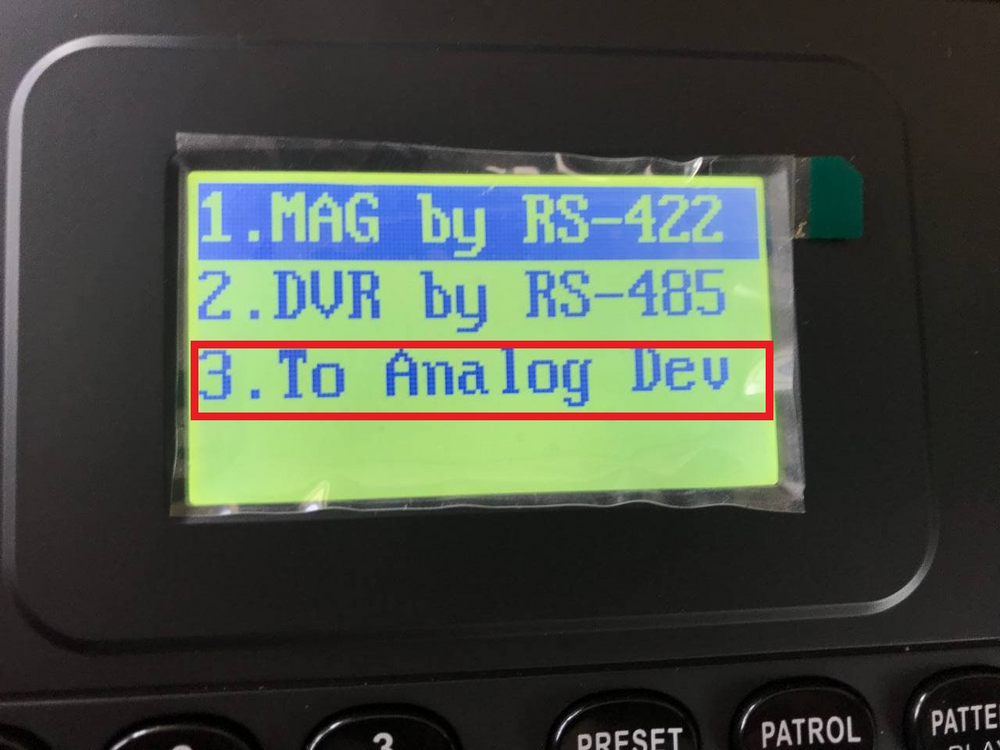

Після підключення переходимо до головного меню. Натискаємо MODE і вибираємо третій пункт To Analog Dev.

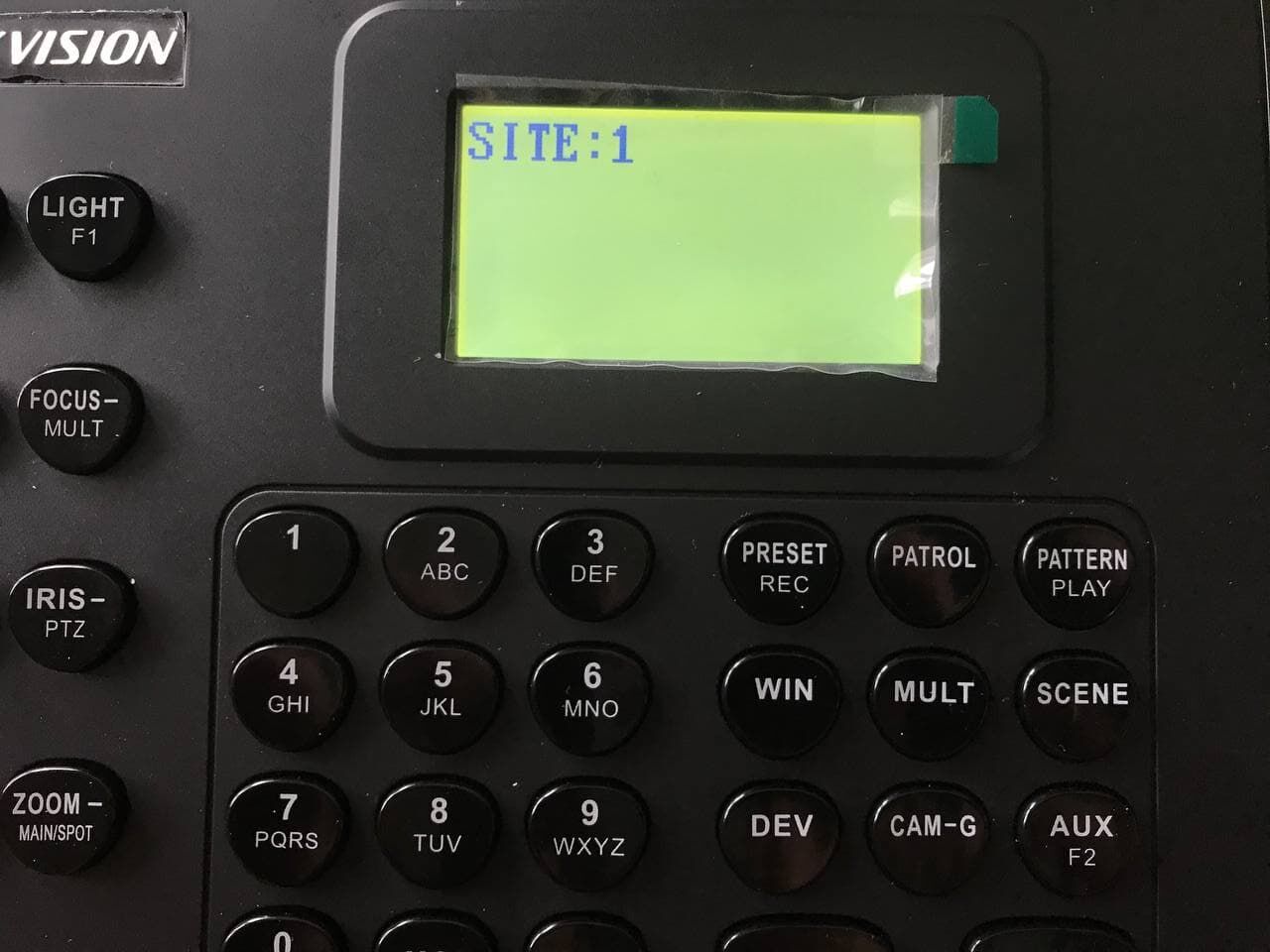

Далі натискаємо "1", потім "DEV" та натискаємо "PREV". Вибираємо необхідну нам адресу PTZ камери, яку раніше задавали у веб-інтерфейсі реєстратора.
