Камера як датчик: що система вміє, окрім запису

Уявімо двір заміського будинку о другій ночі. Через паркан перелазить людина. Звичайна система акуратно це запише, і власник побачить запис уранці - коли все вже скінчилося. Інша система тієї ж секунди увімкне яскраве світло, подасть звукове попередження й надішле кадр на телефон. Різниця між ними не в ціні камери й часто навіть не в моделі: обидві вміють те саме, але в другій налаштовані подія та реакція. Нижче розберемо, які події камера здатна розрізняти, які реакції реально доступні і де проходить межа її можливостей.

Подія і реакція: дві половини одного завдання

Будь-який сценарій складається з двох частин. Спершу система має вирішити, що сталося щось важливе. Потім - щось зробити. Обидві частини налаштовуються окремо, і слабка ланка знецінює всю схему: точна детекція без реакції - це просто архів, а реакція без точної детекції - це хибні тривоги.

Три терміни, які далі знадобляться. Детекція руху реагує на будь-яку зміну картинки: гілку, дощ, тінь, кота, світло фар. Класифікація об'єктів відрізняє людину й транспортний засіб від іншого руху. Тривожні вхід і вихід - фізичні контакти на корпусі: вхід приймає сигнал від зовнішнього датчика, вихід замикається за подією.

Практичний принцип: що раніше система реагує, то менше потім треба піднімати архів. Камера пише в будь-якому разі, але за вдалої реакції цей запис майже ніколи не доводиться переглядати: людина побачила світло, почула сигнал і пішла сама.

Швидке порівняння способів реакції

Чотири питання, які визначають схему

1. Що саме має статися, щоб система зреагувала?

Відповідь формулюють як спостережувану подію: «людина перетнула лінію вздовж паркана після 22 години», а не «хтось підозрілий». З такого формулювання одразу видно, чи потрібні класифікація об'єктів і розклад.

2. Хто і як отримає сигнал?

Сповіщення, яке ніхто не відкриває, реакцією не є. Визначте людину, канал і те, що вона робить, отримавши сигнал.

3. Чи треба керувати зовнішнім пристроєм?

Якщо так, плануйте тривожний вихід і проміжне реле заздалегідь: не всі камери мають такий вихід.

4. Що ви робитимете з хибними тривогами?

Реакція без фільтрації швидко перетворюється на шум, і її вимикають того самого тижня. Закладіть час на налаштування зон, розмірів об'єкта й розкладу.

Разом: якщо треба відлякати, плануйте світло і звук разом із класифікацією об'єктів. Якщо треба поговорити, беріть камеру з динаміком і домовтеся, хто відповідає. Якщо треба керувати зовнішнім пристроєм, перевіряйте наявність тривожного виходу за паспортом. Якщо на четверте питання відповіді немає, починайте з одного сценарію, а не з усіх одразу.

Що камера може вважати подією

Звичайна детекція руху реагує на все підряд, тому її часто вимикають. Класифікація об'єктів працює інакше: вона ділить те, що відбувається, на людину, транспорт і решту. Hikvision заявляє, що така фільтрація прибирає до 90 відсотків хибних спрацювань, а Dahua описує розпізнавання людини й транспорту з високою точністю та відсів тварин, але конкретного відсотка не називає.

Поверх класифікації налаштовують правила: перетин лінії, вхід у зону, вихід із зони, перебування в зоні довше за заданий час. У паспортах камер ці правила прямо позначені як такі, що підтримують фільтр за типом об'єкта.

Окрема група подій стосується самої системи: об'єктив закрили або розфокусували, сцена різко змінилася, відеосигнал зник, зв'язок із камерою обірвався. Це події «хтось втручається у спостереження», і на об'єкті без охорони вони не менш важливі, ніж рух у дворі.

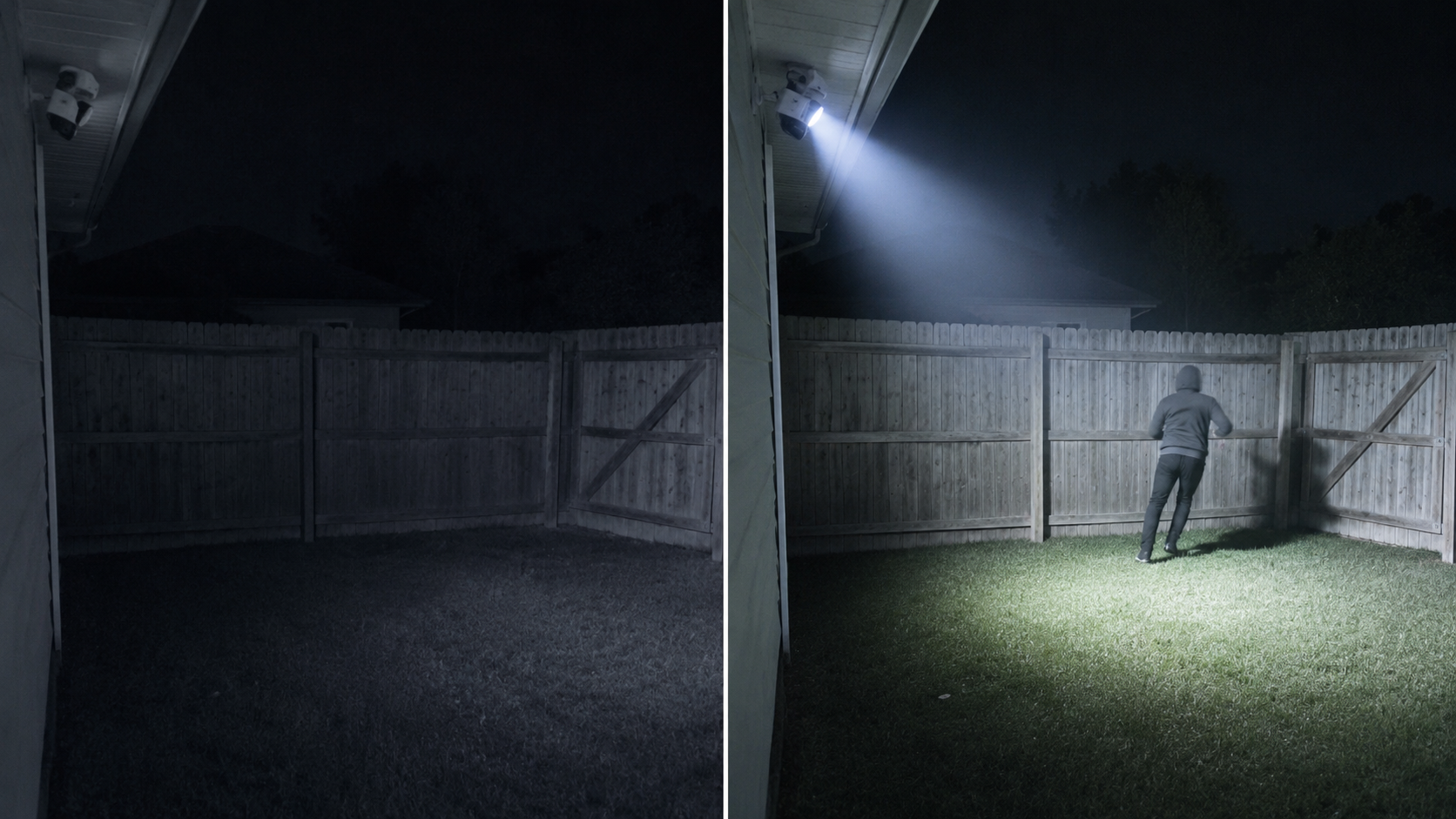

Реакція 1. Світлове і звукове попередження

Камери з білим підсвічуванням і вбудованим динаміком реагують на класифіковану подію одразу. У паспорті такої камери список реакцій на тривогу перелічено явно: запис, знімок, сповіщення в центр спостереження, лист, спрацювання тривожного виходу, звукове попередження та спалах світла.

Сценарій працює найкраще вночі на приватній території: людина, яка розраховувала на темряву, опиняється освітленою й розуміє, що її помітили. Побічна вигода - картинка: біле світло дає колір замість чорно-білого інфрачервоного зображення, а колір одягу й машини часто важливіший за зайві мегапікселі.

Розумно розуміти масштаб: вбудований динамік - це попередження, а не сирена охоронної системи. У паспорті вказують рівень звукового тиску на відстані десяти сантиметрів, а потужність такого динаміка зазвичай не перевищує кількох ватів.

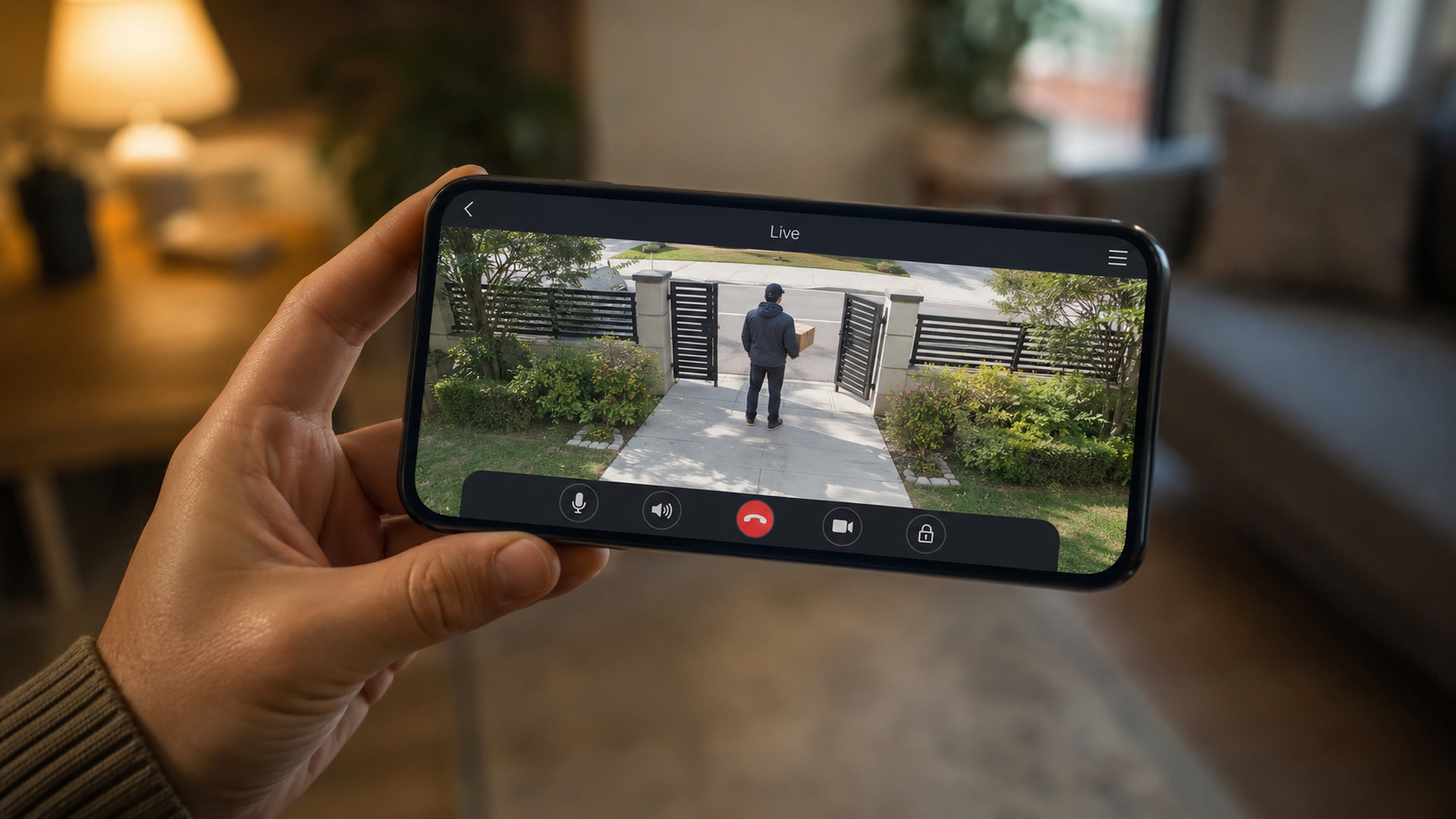

Реакція 2. Голосове звернення

Камера з мікрофоном і динаміком дозволяє не лише програти записане повідомлення, а й заговорити з людиною із застосунку. Це затребувано у двох ситуаціях: охорона території, де живий голос діє сильніше за автоматичну сирену, і побутові завдання - кур'єр, гість, розмова у дворі.

Реакція 3. Номер відчиняє ворота

Камера розпізнавання номерів звіряє номер автомобіля, що в'їжджає, зі списком і видає сигнал на виконавчий пристрій, за яким відчиняється шлагбаум або ворота. Той самий механізм працює і у зворотний бік: номер не зі списку стає тривожною подією.

Це не побічна функція звичайної камери, а окремий клас пристроїв: потрібні трансфокатор, коротка витримка, правильний кут до траєкторії руху та власне підсвічування. Зате результат замінює пульти, брелоки й дзвінки охоронцю.

Реакція 4. Система охороняє саму себе

Камера здатна повідомити про спробу вивести її з ладу: об'єктив закрили, напрямок змінили, кабель від'єднали, живлення зникло. Для об'єкта без постійної охорони це важливіше за багато інших функцій: звичайна система в такій ситуації просто перестає писати, і власник дізнається про це за тиждень.

Сюди ж належить контроль запису: сповіщення про те, що канал зник або диск переповнений, варто налаштувати одразу під час введення в експлуатацію.

Реакція 5. Нагрів і займання

Тепловізійні камери бачать не світло, а теплове випромінювання, тому застосовуються там, де треба контролювати нагрів обладнання, тліюче вогнище або температуру в технологічній зоні, а також спостерігати в повній темряві та в задимленні.

Тут важливо не переплутати два різні класи пристроїв. Моделі для промислової термографії вимірюють широкий діапазон температур і підтримують виявлення займання: наприклад, у паспорті однієї з таких камер заявлено діапазон від мінус 20 до плюс 150 градусів і дальність виявлення вогню 43,2 метра для об'єкта розміром 0,2 на 0,2 метра. А моделі для контролю температури тіла людини працюють у вузькому діапазоні від 30 до 45 градусів і для пошуку осередку займання не призначені. Це проєктне рішення: такі камери суттєво дорожчі за звичайні й добираються під конкретне завдання та дистанцію.

Тривожні входи та виходи

Тривожний вхід приймає сигнал від зовнішнього датчика - геркона на дверях, датчика руху, кнопки. Вихід замикає контакт за подією. Hikvision описує це прямо: вхід для пристроїв, що замикають і розмикають коло, вихід для зовнішніх пристроїв на кшталт реле та світлодіодів.

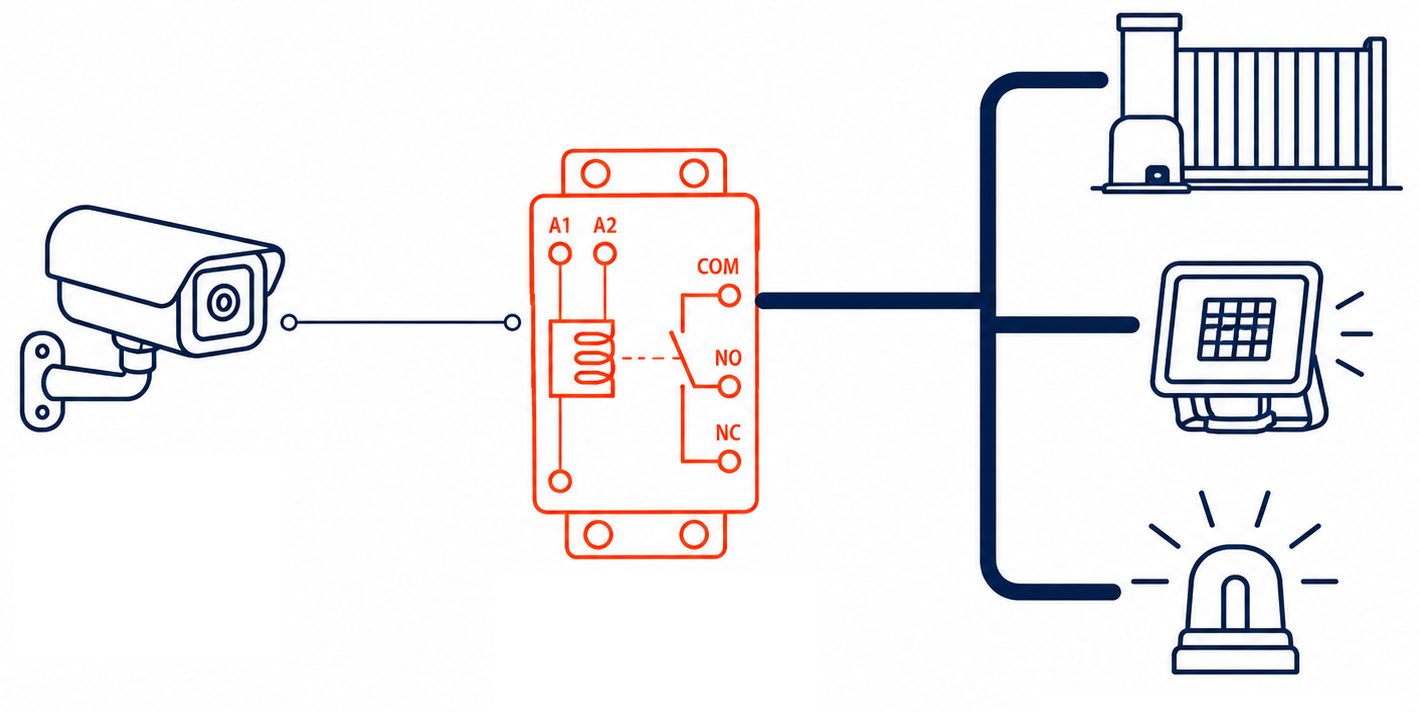

Важливе обмеження: вихід слабкострумовий. У паспорті камери Hikvision він указаний як один вхід і один вихід із межею 24 В постійного струму і 1 А. Безпосередньо такий вихід не живитиме мотор воріт, потужний прожектор чи сирену на 220 В - він керує проміжним реле або пускачем, а навантаження вмикає вже воно.

Друге обмеження: тривожні входи та виходи є не в усіх моделей. Дві камери однієї серії можуть відрізнятися саме цим, тому наявність перевіряють за паспортом до закупівлі, а не після монтажу.

Три практичні сценарії

Умови нижче - навчальні, вони показують логіку побудови схеми, а не характеристики конкретних продуктів.

Сценарій 1: двір приватного будинку, нічні візити

Припустімо, треба відлякувати людей, які заходять у двір після півночі. Схема: камера з білим підсвічуванням і динаміком на вхідній зоні, класифікація об'єктів, зона по периметру двору, розклад з 23 до 6 години, реакція - світло, звук, сповіщення. Рекомендація зміниться, якщо у дворі живе великий собака або дерева підходять впритул до камери: тоді спершу налаштовують мінімальний розмір об'єкта й межі зони, а реакцію вмикають після тижня спостереження за тривогами.

Сценарій 2: склад, вхід у неробочий час

Припустімо, на дверях складу вже стоїть геркон охоронної сигналізації. Його сигнал заводять на тривожний вхід камери або реєстратора: за подією вмикається запис підвищеної якості, спрацьовує вихід на прожектор через реле, власник отримує кадр. Рекомендація зміниться, якщо вибрана камера не має тривожного входу: тоді подію будують на класифікації об'єктів у зоні дверей, а зовнішній датчик заводять на реєстратор.

Сценарій 3: в'їзд на територію за номером

Припустімо, щодня в'їжджають п'ятнадцять своїх машин. Схема: камера розпізнавання номерів на в'їзді, список дозволених номерів, тривожний вихід на проміжне реле приводу воріт. Рекомендація зміниться, якщо потік машин змішаний і багато чужих: тоді автоматичне відчинення залишають лише для списку, а для решти зберігають виклик оператора.

Що можна купити у нас?

Позиції нижче - приклади для добору за проєктом, а не готова специфікація. Наявність та ціну звіряйте за карткою товару перед закупівлею.

Hikvision DS-2CD1343G2-LIUF (2.8) - 4 МП, інфрачервоне й біле підсвічування до 30 м, мікрофон, детекція людини й транспорту. Базовий варіант для сценарію «світло і звук за подією».

Hikvision DS-2DE2C400MWG-E (2.8) - поворотна камера 4 МП з мікрофоном і динаміком: сценарій голосового звернення.

Hikvision iDS-2CD7A26G0/P-IZHS (C) 8-32 мм - камера розпізнавання номерів із трансфокатором та інфрачервоним підсвічуванням до 100 м, живлення мережевим кабелем стандарту 802.3at.

Imou IPC-K7FP-3H0TE-EU - камера з мобільним зв'язком і вбудованою сиреною 110 дБ. Живлення зовнішнє 12 В, вбудованого акумулятора немає.

Суміжні матеріали

Чому відеоаналітика не завжди допомагає - про межі розумних функцій.

DeepinView проти AcuSense: яку камеру Hikvision вибрати - про класи камер з аналітикою.

Що таке WDR і як він працює на практиці - якщо сцена зі складним світлом заважає класифікації.

Висновок

Камера давно перестала бути просто джерелом запису: класифікація об'єктів, світло, звук, голос, тривожні входи та виходи перетворюють її на датчик, який втручається в подію, а не лише документує її. Починати варто з малого - виберіть два-три сценарії, де реакція справді потрібна, опишіть подію спостережуваними словами, налаштуйте зони й розклад і лише потім вмикайте реакцію. Щоб отримати добір під ваш об'єкт, надішліть в Infotech список подій, на які треба реагувати, схему об'єкта із зонами й зазначення, яким зовнішнім пристроєм треба керувати.
